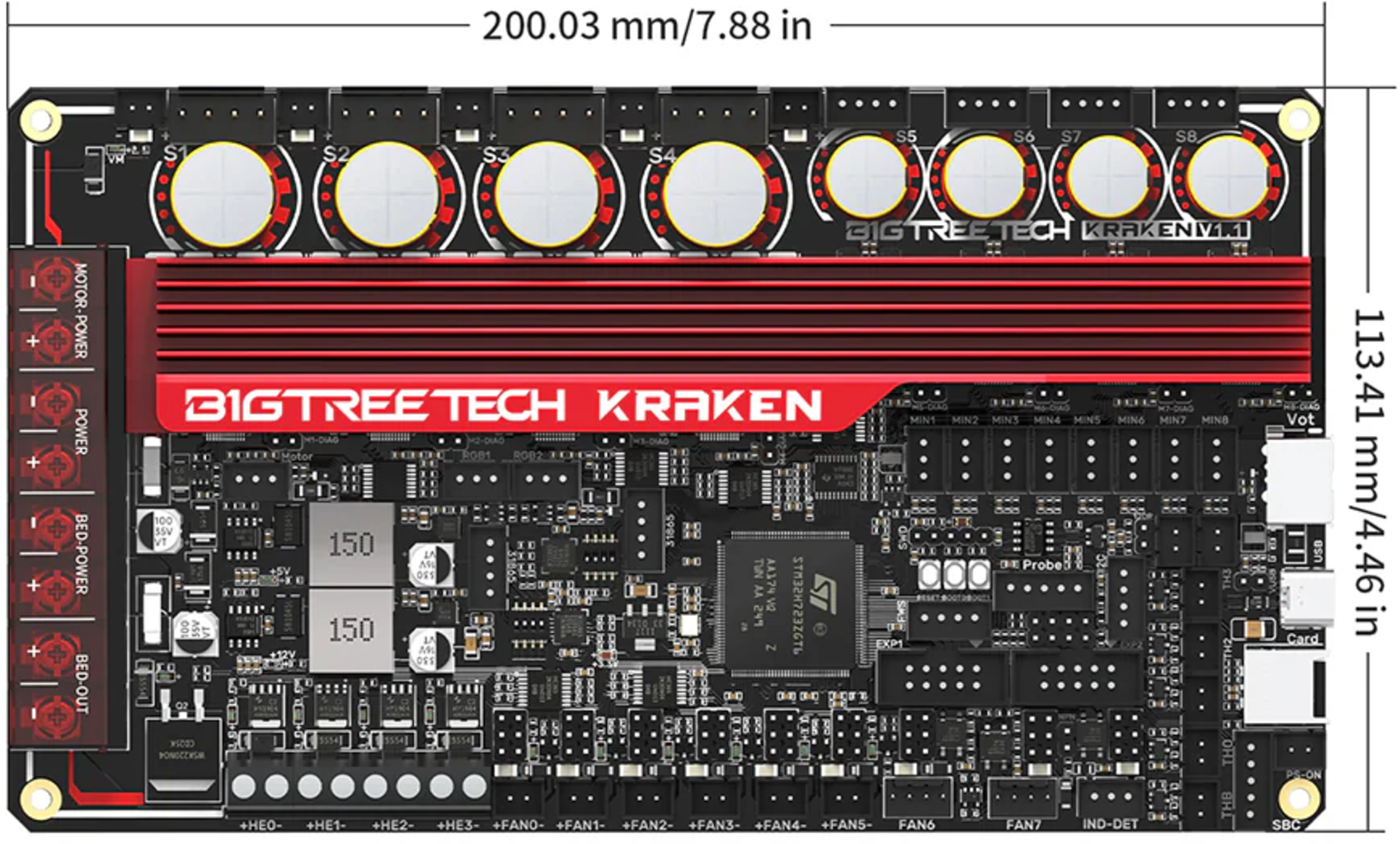

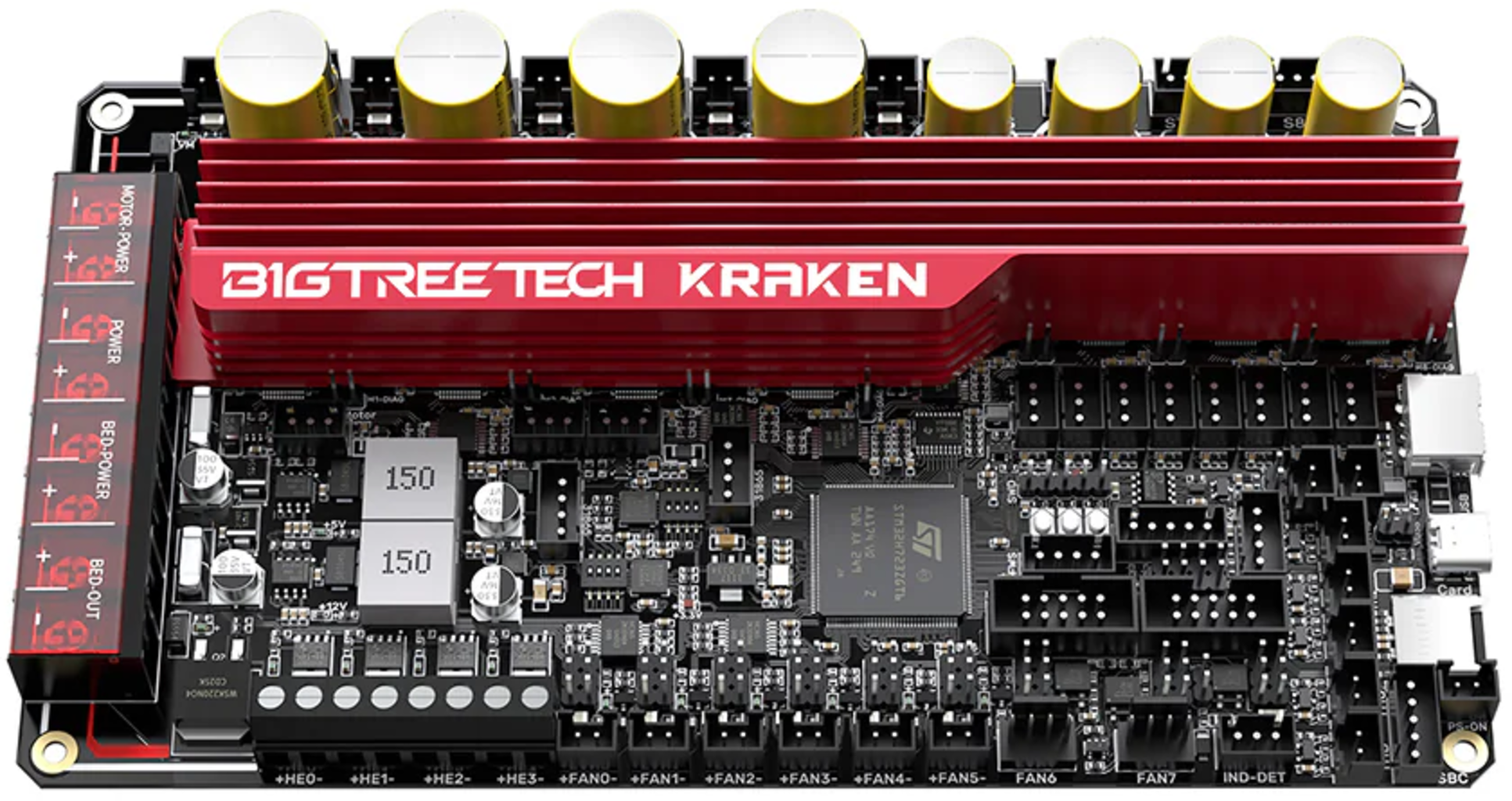

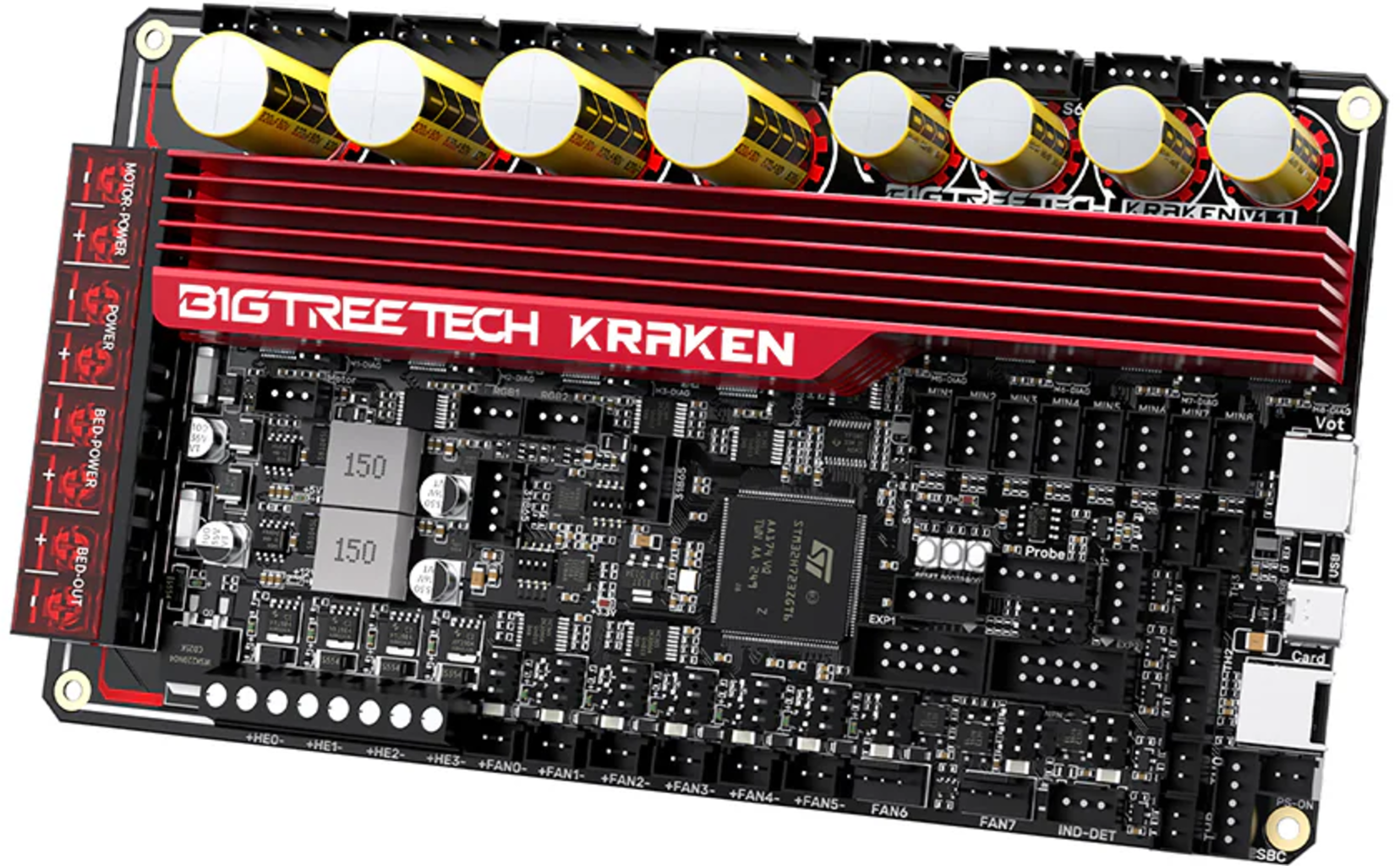

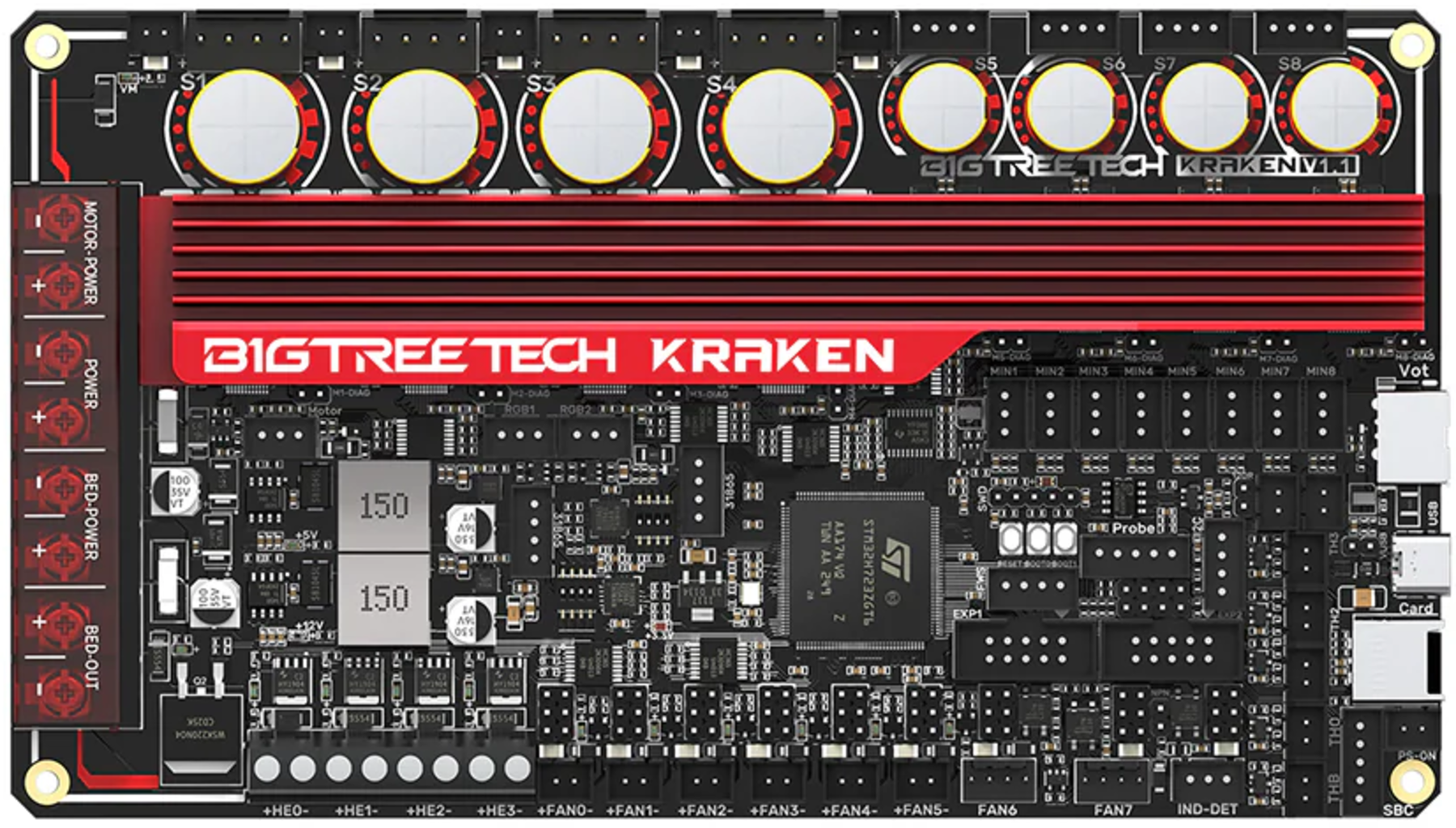

BIGTREETECH Kraken V1.0

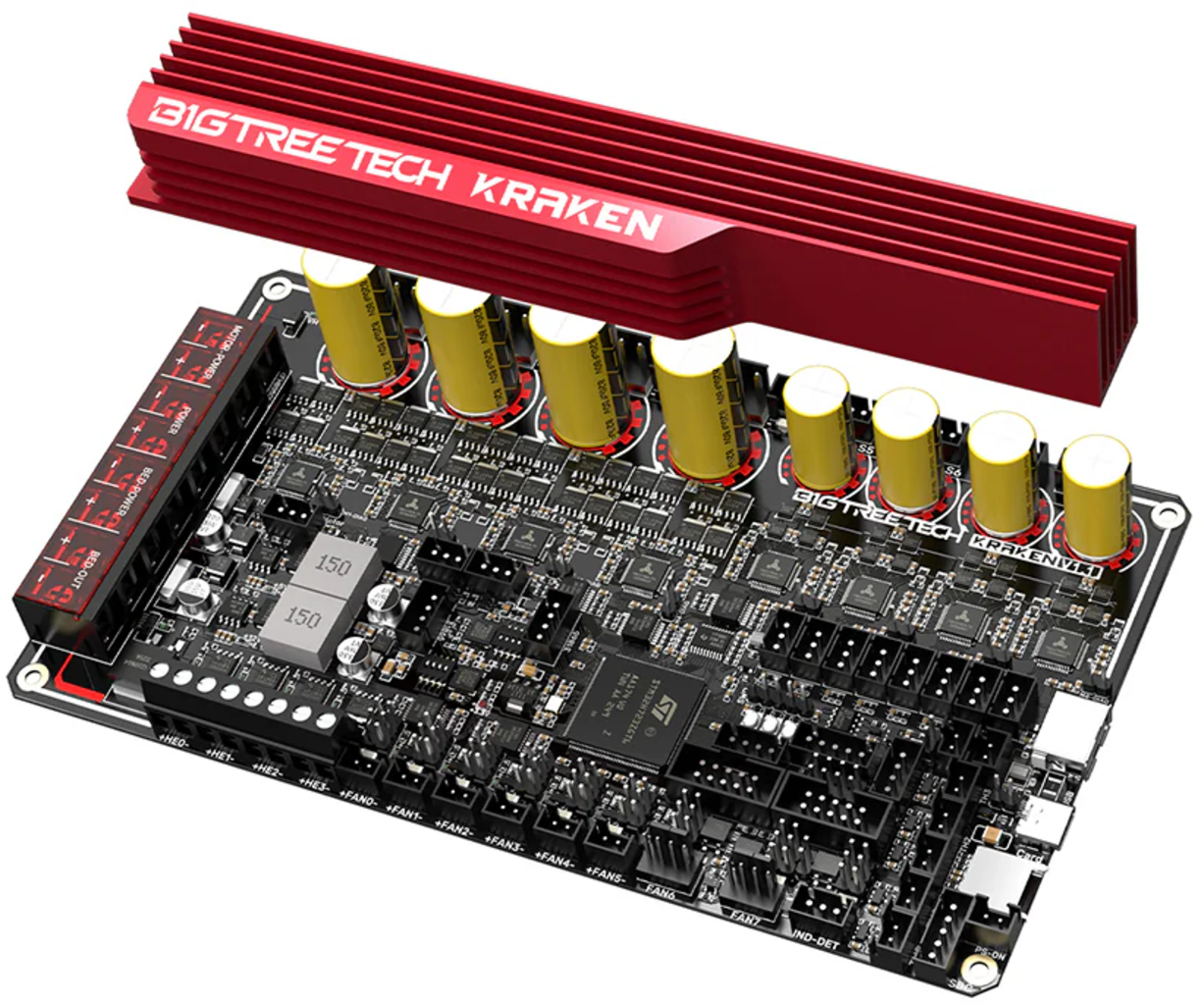

BIGTREETECH Kraken V1.0 to 32-bitowa płyta główna zaprojektowana specjalnie dla drukarek o dużej pojemności. Płyta główna posiada zintegrowany wysokonapięciowy, wysokoprądowy sterownik silnika krokowego, co ułatwia podłączenie do sterowników wysokonapięciowych i znacznie zmniejsza złożoność obudowy. Zajmująca mało miejsca płyta Kraken jest wyposażona w radiatory o konstrukcji ID, które zapewniają efektywne odprowadzanie ciepła.

Mikrokontroler STM32H723ZGT6 zapewniający większą wydajność

Znacząco zwiększ wydajność swojej drukarki 3D dzięki błyskawicznemu, kompatybilnemu z Marlin, Klipper i RRF mikrokontrolerowi STM32H723ZGT6.

⇒ 32-bitowa częstotliwość główna 550 MHz, procesor ARM Cortex-M7 z rdzeniem o wysokiej wydajności.

Szeroka kompatybilność zapewniająca łatwą kontrolę

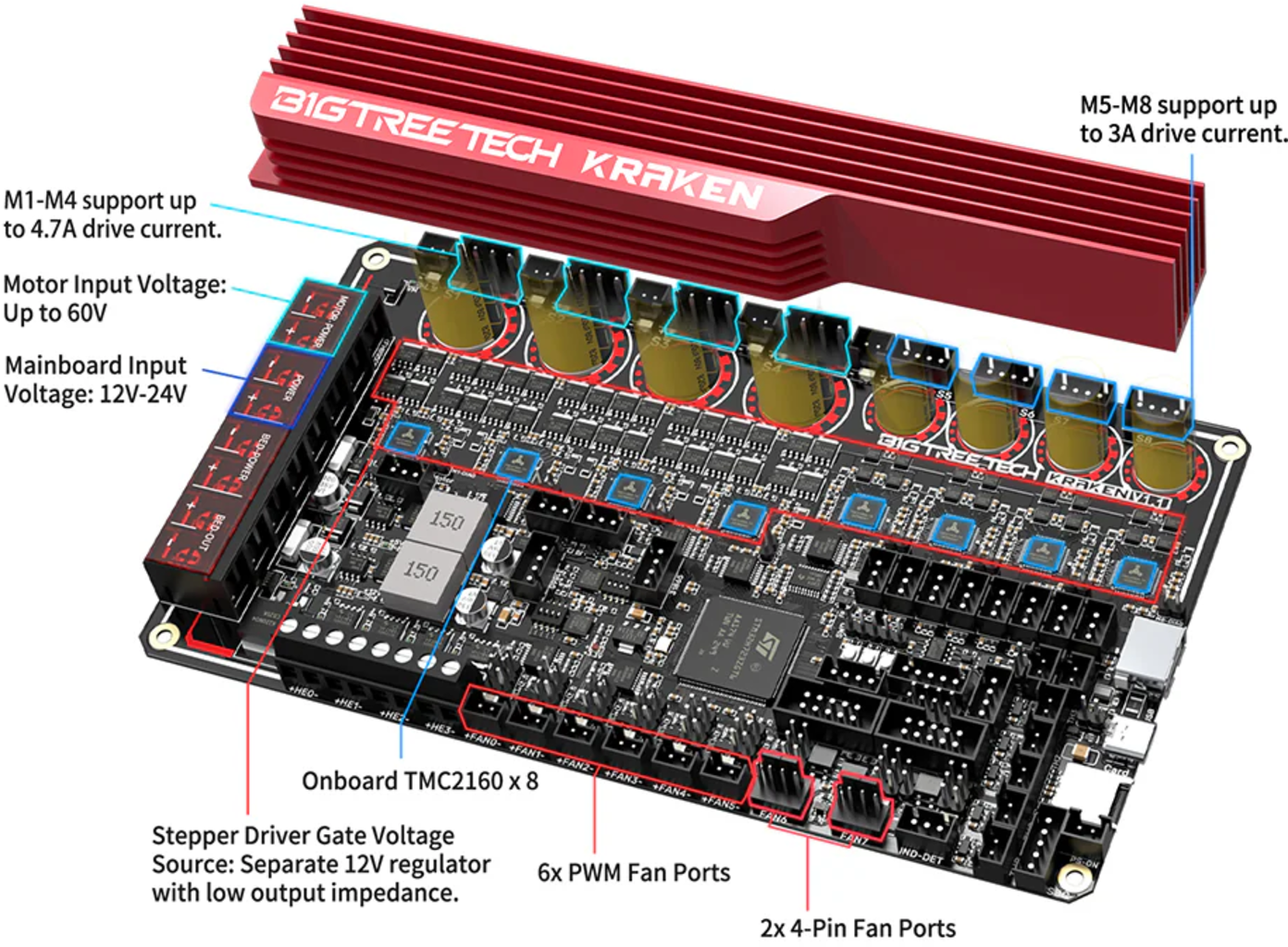

Na płycie głównej Krakena znajduje się 8 sterowników TMC2160. Ponieważ obsługują szeroki zakres napięć od 24 V do 60 V, nie tylko gwarantuje się bezproblemową kompatybilność, ale także znacznie zwiększa się wydajność i wydajność drukarki 3D o dużej pojemności. Jednocześnie następuje redukcja wytwarzania ciepła o 52%, co oznacza, że ​​poszczególne elementy mają dłuższą żywotność i są w stanie wytrzymać duże obciążenia.

Jednoczesna praca dwóch głowic drukujących

Wydajny chip H723 ze specjalnymi złączami pozwala na jednoczesną obsługę dwóch głowic drukujących. Dzięki temu obie głowice drukujące mogą płynnie wykonywać swoje funkcje i maksymalizować ogólną wydajność drukarki 3D bez konieczności oszczędzania na jakości.

Dzięki dwóm interfejsom CAN obie głowice drukujące można podłączyć jednocześnie do EBB (Extruder Breakout Board), aby umożliwić wszechstronne konfiguracje drukowania 3D.

Wszechstronna łączność

Do płyty głównej można podłączyć zewnętrzne komputery jednopłytkowe (SBC), takie jak BTT PI i Raspberry Pi, co zapewnia większą elastyczność. Oddzielny interfejs dla zasilacza zapewnia dodatkową łatwość obsługi.

Obsługuje precyzyjną kontrolę temperatury

W celu precyzyjnej kontroli temperatury płyta główna Kraken obsługuje dwa kanały MAX31865 i dwa kanały rezystorów PT100/PT1000.

Wysoki prąd wyjściowy

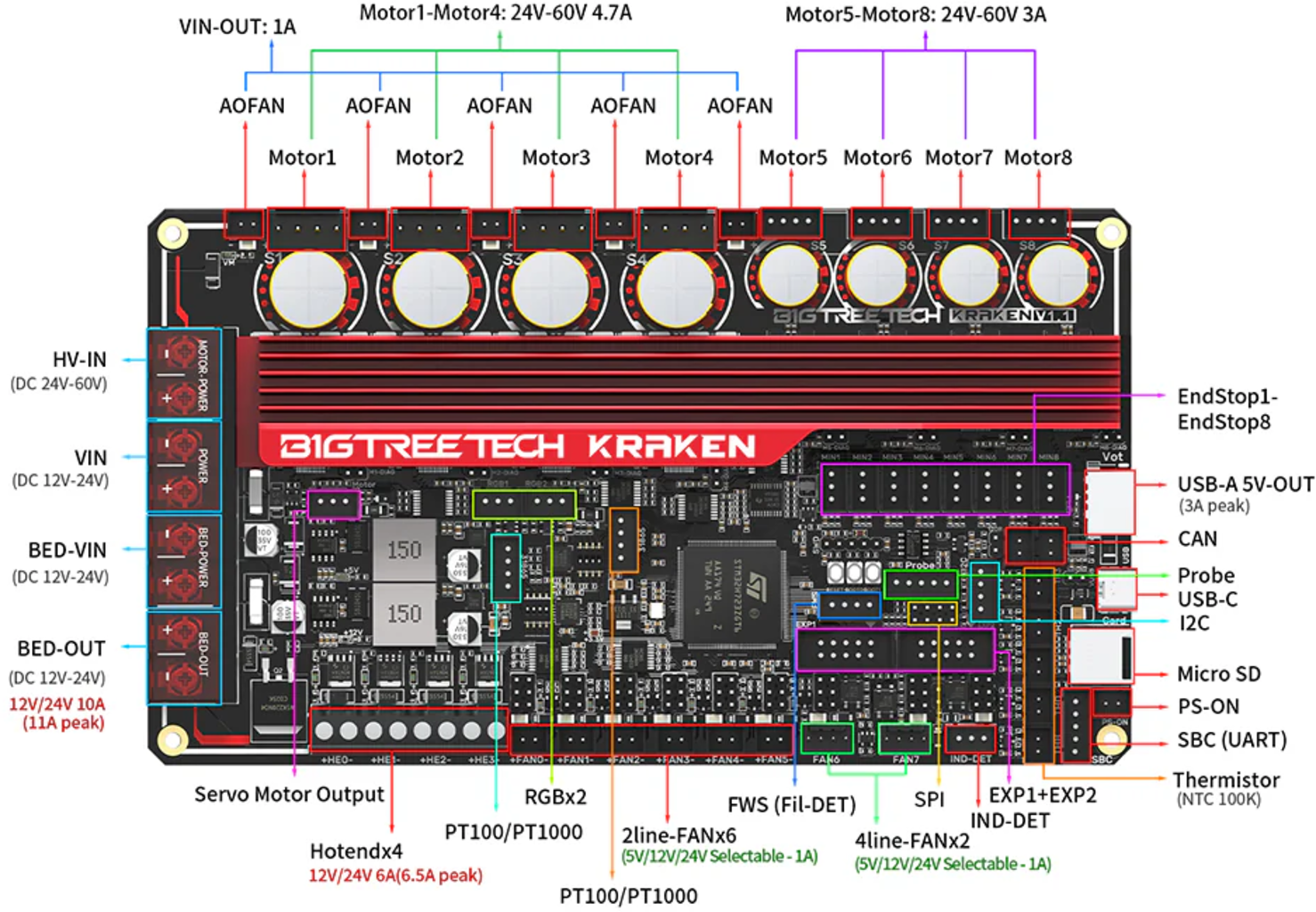

Kraken posiada gniazda M1-M4 dla wyjścia do 8A i M5-M8 dla wyjścia do 3A. W ten sposób można optymalnie połączyć kompatybilność silników o wysokich osiągach z lepszą kontrolą.

Dwa gniazda JST z obsługą CAN

Moduł CAN zapewnia stabilną i niezawodną transmisję danych oraz łatwe połączenie dwóch kart CAN EBB SB2240/2209. Można rozszerzyć StealthBurner lub inne urządzenia CAN o dodatkowe funkcje.

Wszechstronna ochrona płyty głównej

► eFuse z osłoną obwodu automatycznego:

Obwód eFuse chroni płytę główną przed potencjalnymi uszkodzeniami i zapewnia ciągłą niezawodność podczas długotrwałego użytkowania. Dzięki szybkiemu wyłączaniu w przypadku przeciążenia i samoczynnemu przywracaniu, eFuse zapewnia bezobsługową ochronę, która spełnia najwyższe standardy bezpieczeństwa.

Funkcje: Szybsze wyłączenie w przypadku przeciążenia, zabezpieczenie przed samoresetem, praca przy niskich prądach, zabezpieczenie nadprądowe, zabezpieczenie przed zwarciem, zabezpieczenie przed prądem wstecznym, zabezpieczenie przed przepięciem, zabezpieczenie przed odwrotną polaryzacją

► Thermistor Leakage Protection:

Dodatkowe obwody zabezpieczające termistor zapobiegają uszkodzeniom układu sterującego i zapewniają bezawaryjną pracę.

► 4 x 820uF/80V + 4 x 560uF/80V dla stabilnej mocy wyjściowej.

GITHUB

W zestawie:

• 1 x BTT Kraken
• 1 x pudełko
• 1 x kabel USB-C
• 1 x zestaw końcówek do zaciskania DIY
• 1 x zestaw zworek
• 1 x czarna kaczka BTT
• 1 x naklejka BTT X Klipper
• 1 x naklejka BTT

Dane techniczne:
