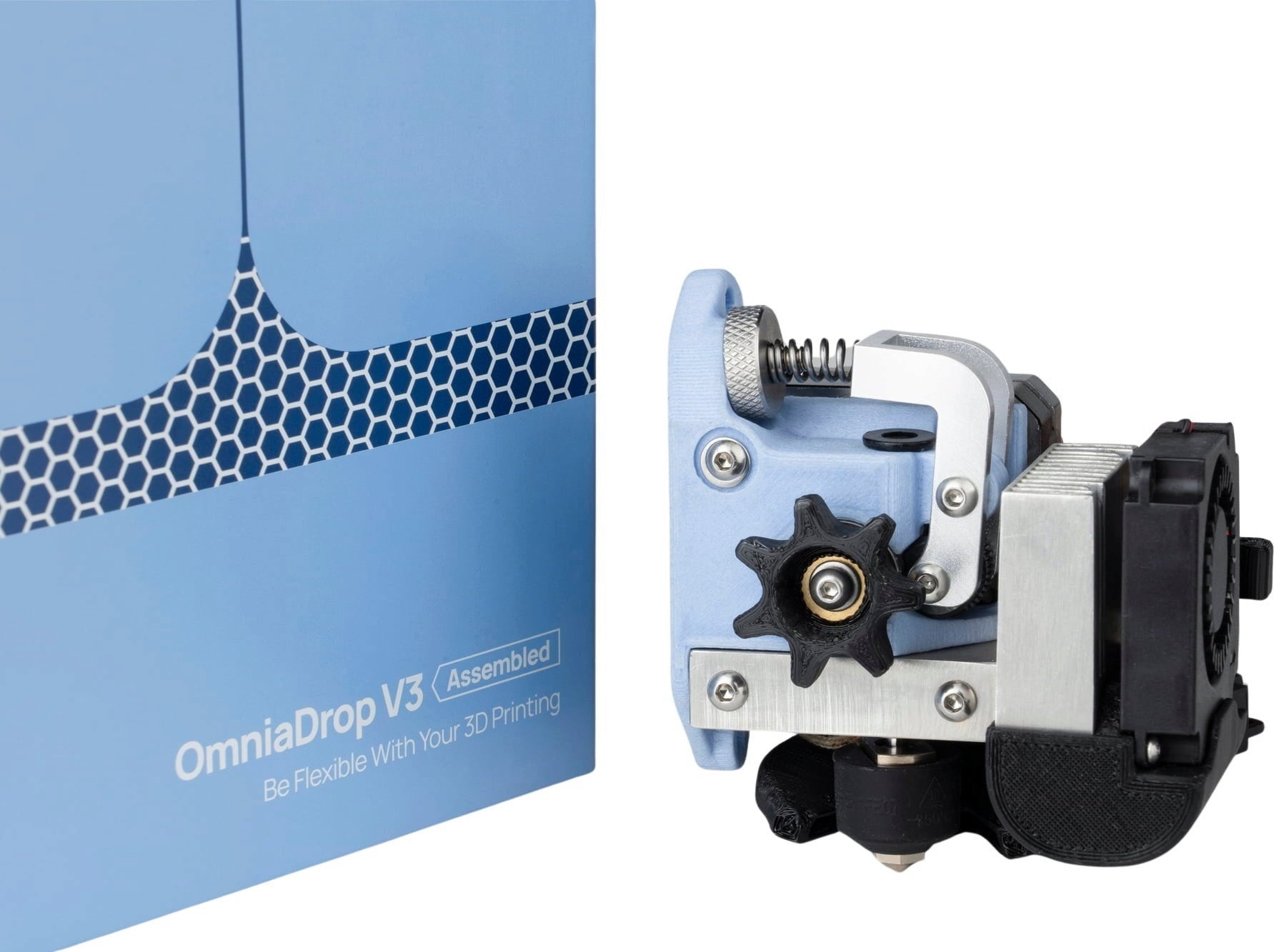

DropEffect OmniaDrop V3, Hardware Kit

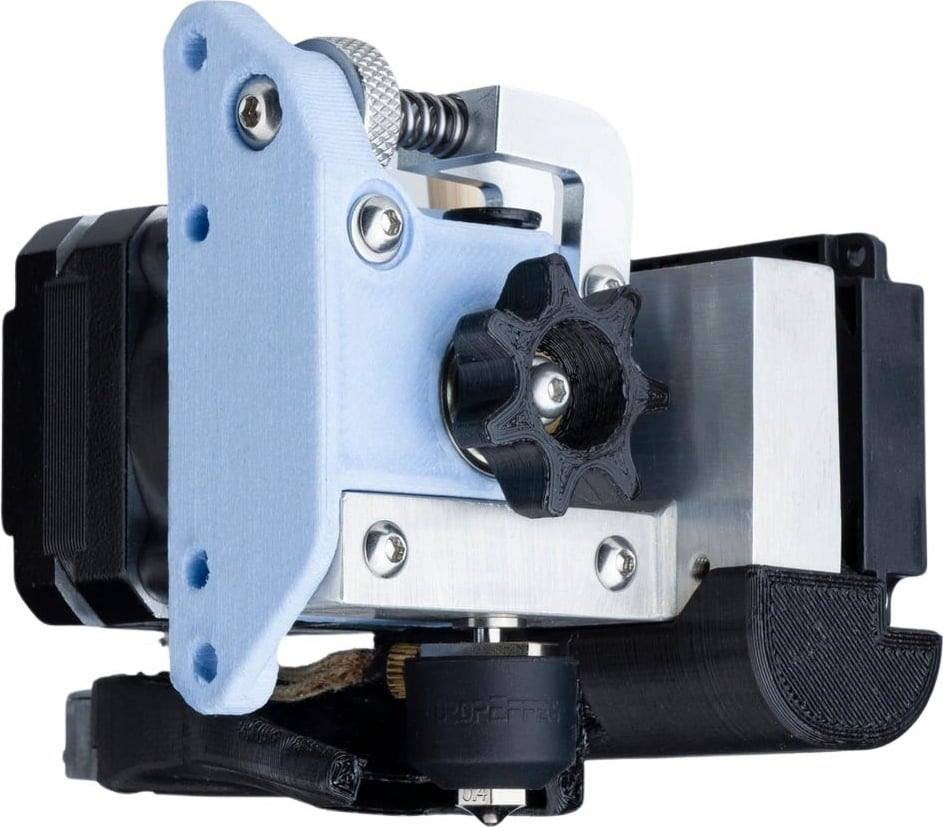

OmniaDrop V3 firmy DropEffect to wyjątkowy ekstruder typu „wszystko w jednym” przeznaczony do drukowania zarówno materiałów elastycznych, jak i włóknistych. Główny korpus wytłaczarki wykonany jest z włókna kompozytowego PA-GF, które ma wysoką wytrzymałość i niewielką wagę.

Mała przekładnia planetarna, ale duża siła wyciskania

OmniaDrop V3 posiada oszczędzającą miejsce głowicę planetarną o sile wytłaczania 100N, dzięki czemu ekstruder może drukować nawet najtrudniejsze materiały. Przełożenie 5:1 oznacza, że do napędzania filamentu o średnicy 1,75 mm lub 3 mm wymagany jest niski moment obrotowy.

Ponieważ wymagany jest niski moment obrotowy, OmniaDrop V3 jest wyposażony w lekki i kompaktowy silnik krokowy Nema17 Pancake o gramaturze 250 g, który również utrzymuje znacznie niższą wagę całego ekstrudera.

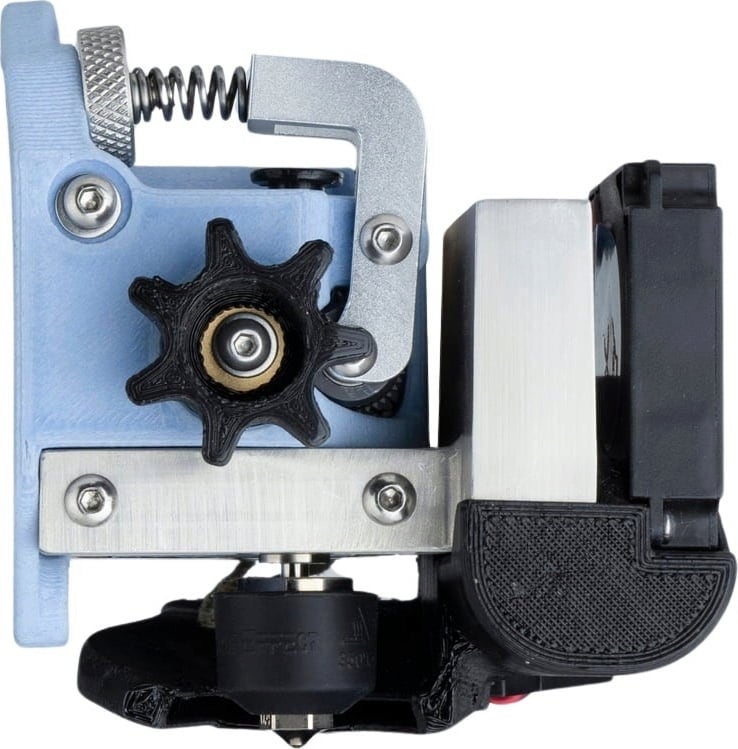

Podwójny system napędowy ze stali hartowanej

Aby zapewnić antypoślizgowe i bezpieczne trzymanie filamentu, OmniaDrop V3 wykorzystuje dwie zębatki napędowe wykonane z hartowanej stali o twardości HRC 60+ i zwartymi, ostrymi zębami. Powłoka RNC, która osiąga twardość powierzchni do HV3300+, zapewnia długą żywotność kół zębatych.

Podczas gdy główne koło zębate napędzane jest przez przekładnię planetarną, koło pośrednie jest napędzane przez główne koło zębate z dwoma łożyskami kulkowymi.

Specjalnie opracowany system chłodzenia zapobiegający wypaczaniu

OmniaDrop V3 posiada specjalny system chłodzenia, który minimalizuje ryzyko wypaczenia. Blok chłodzący został opracowany w taki sposób, że schłodzone powietrze przepływa pionowo do góry, dzięki czemu przeciągi z bloku chłodzącego nie mają wpływu na drukowany model.

Geometria chłodnicy komponentu została również ulepszona, aby szybko rozpraszać ciepło wytłaczanego filamentu, a tym samym osiągnąć wyższy efekt chłodzenia na większej powierzchni.

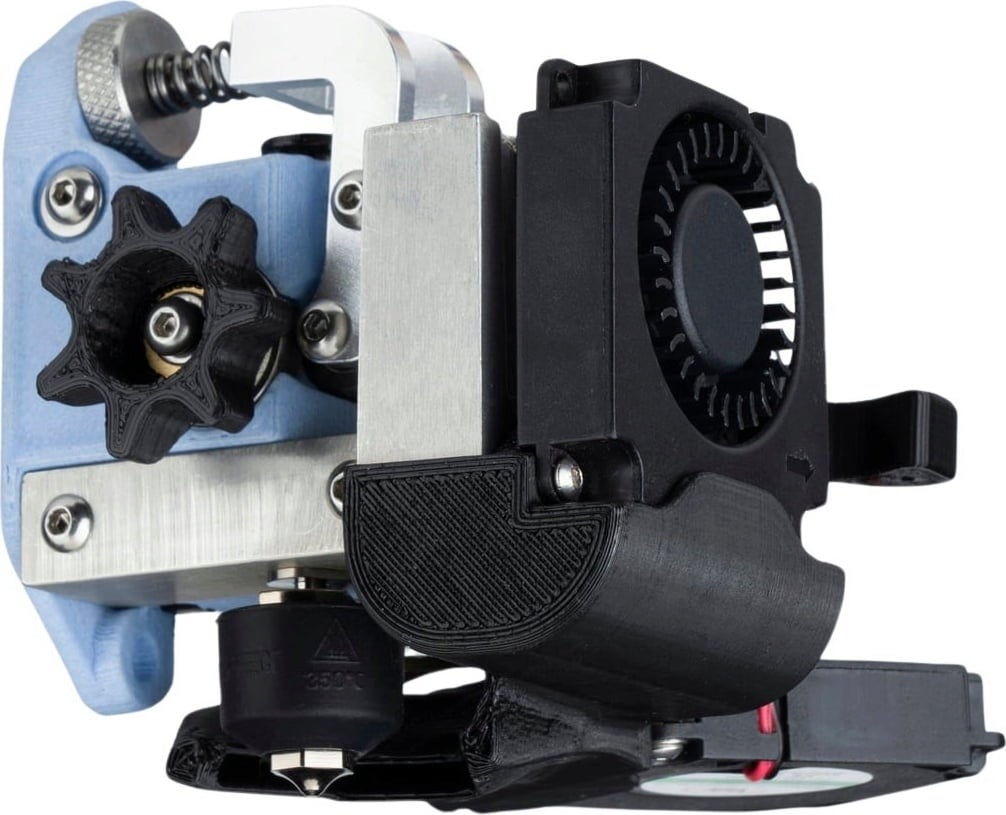

Wentylator chłodzący komponenty

Do ekstrudera dodano część wentylatora chłodzącego. Jest to potrzebne podczas drukowania niektórych polimerów, takich jak PLA i TPU, ale wentylator chłodzący jest również pomocny podczas drukowania mostów i innych precyzyjnych detali, ponieważ zapobiega zwijaniu się nawisów.

Grzałka pierścieniowa jako hotend

Ekstruder posiada moduł grzewczy do szybkiego pomiaru i kontrolowania temperatury za pomocą miedziano-niklowanej grzałki pierścieniowej (280°C, 50 sekund), która pełni również funkcję hotendu. Jego zalety to:

• równomierna gęstość mocy wokół dyszy,
• lepszy rozkład temperatur,
• szybszy pomiar temperatury,
• wentylator chłodzący element w kształcie litery U lub O można umieścić bliżej dyszy.

Krótka ścieżka filamentu dla bardziej precyzyjnej pracy z elastycznymi filamentami

Żeberka chłodzące zostały umieszczone z boku bloku chłodzącego w celu maksymalnego skrócenia ścieżki filamentu. Skrócona ścieżka filamentu sprawia, że ekstruder reaguje szybciej i dokładniej oraz nie dochodzi do załamań. Ostre zęby dwóch kół napędowych chwytają filament szczególnie mocno z obu stron, co oznacza, że jest on nie tylko płynnie, ale i równomiernie wpychany do hotendu.

Takie połączenie krótkiej ścieżki filamentu i mocnych napędów pozwala na drukowanie każdego rodzaju elastycznego filamentu!

Kompatybilność z dyszami E3D

OmniaDrop V3 jest kompatybilny z dyszami E3D. Do ekstrudera dołączona jest oryginalna mosiężna dysza 0,4 mm.

Symetryczna konstrukcja sprzętu

Wszystkie komponenty sprzętowe OmniaDrop V3 są zbudowane symetrycznie, co oznacza, że ekstruder można zamontować w lustrzanym odbiciu.

Główny korpus ekstrudera jest również wydrukowany w 3D i może zostać przeprojektowany zgodnie z indywidualnymi życzeniami użytkownika.

Lista akcesoriów:

• 1 x klucz sześciokątny H2.5
• 1 x klucz imbusowy H2.0
• 1 x klucz imbusowy H1.5
• 1 x podkładka
• 1 x termiczny smar silikonowy (0,5 g)
• 2 x wkładki gwintowane M3
• 4 x wkładki gwintowane M2
• 1 x klucz otwarty H6.0
• 1 x przedłużacz wentylatora 5 cm - JST-XHP
• 1 x przedłużacz termistora 5 cm - JST-XHP
• 1 x przedłużacz silnika 5 cm - JST-XHP
• 1 x przedłużacz grzałki 5 cm
• 1 x przedłużacz wentylatora 5 cm - DuPont
• 1 x Przedłużacz silnika 5 cm - DuPont
• 1 x Przedłużacz termistora 5 cm - DuPont
